سرعت گیت درایو
>

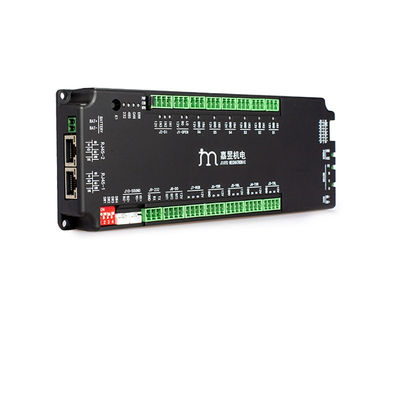

هیئت کنترل عملکردی یکپارچه راننده و کنترل کننده برای چرخش دروازه سوئیچ

هیئت کنترل عملکردی یکپارچه راننده و کنترل کننده برای چرخش دروازه سوئیچ

نام تجاری: CSJY
شماره مدل: JMC4805
مقدار تولیدی: 2
قیمت: Negotiate
جزئیات بسته بندی: کارتن
شرایط پرداخت: T/T
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE
ولتاژ ورودی:
DC 24
ورودی های بازخورد:
رمزگذار افزایشی
پورت های ارتباطی:
RS232، RS485 (Modbus RTU)، گذرگاه CAN اختیاری
روش تشخیص مانع:
نظارت بر جریان موتور + تشخیص توقف رمزگذار
ویژگی های محافظت:
اضافه جریان، اضافه ولتاژ، کم ولتاژ، اتصال کوتاه
جریان نامی/پیک:
5a / 15a
ورودی مادون قرمز:
6 رابط مستقل، سازگار با PNP و NPN
خروجی اختصاصی:
خروجی کلاچ یک طرفه
خاموش کنید و سوئیچ را باز کنید:
باتری 12 ولت 1.3Ah خارجی
دمای محیط عملیاتی:
-20 ~ 55 ℃
قابلیت ارائه:
5000
برجسته کردن:

تابلو کنترل گیت چرخان

,

کنترل کننده درایو گیت سرعت

,

تابلو کنترل درایور یکپارچه

توضیحات محصول

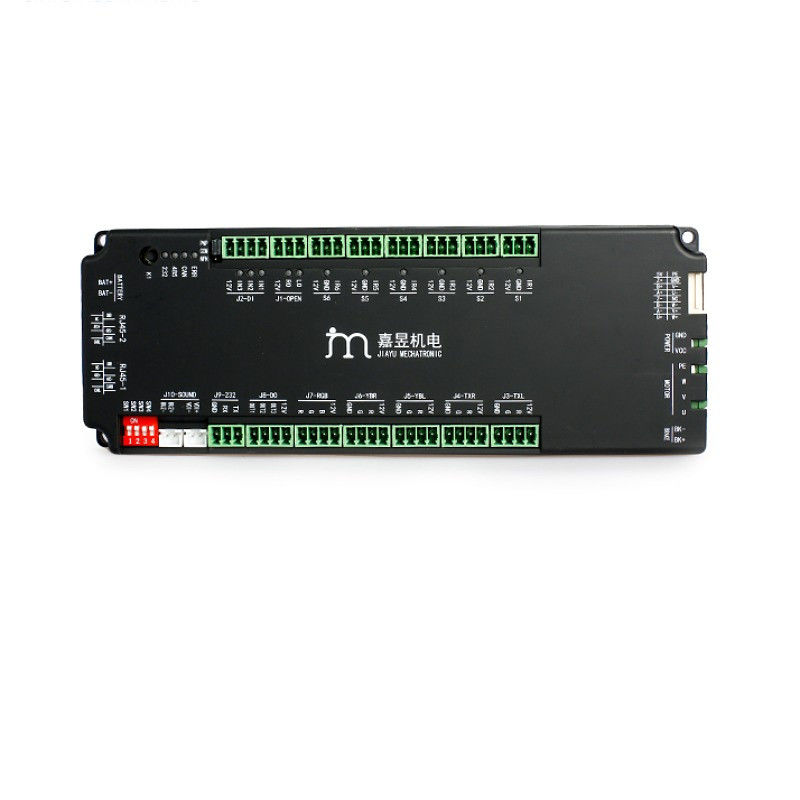

برد کنترل عملکرد درایور و کنترلر یکپارچه برای گیت‌های گردان


توضیحات محصول
این برد کنترل عملکرد درایور و کنترلر یکپارچه که به عنوان واحد هوش مرکزی برای گیت‌های گردان اتوماتیک طراحی شده است، الکترونیک درایو موتور، کنترل منطقی و رابط ورودی/خروجی را در یک PCB فشرده ترکیب می‌کند. این برد نیاز به ماژول‌های درایو و کنترل جداگانه را از بین می‌برد، نصب را ساده‌تر می‌کند، پیچیدگی سیم‌کشی را کاهش می‌دهد و قابلیت اطمینان کلی سیستم را برای کاربردهای کنترل دسترسی بهبود می‌بخشد.


این برد یک میکروکنترلر قدرتمند (MCU) را با منطق از پیش برنامه‌ریزی شده گیت گردان ادغام می‌کند و از حالت‌های عملیاتی مختلف (دو طرفه، یک طرفه، عبور آزاد، قفل شده) پشتیبانی می‌کند. این برد دارای چندین پورت ورودی/خروجی برای اتصال به سیستم‌های کنترل دسترسی خارجی (کارت‌خوان‌ها، اسکنرهای بیومتریک، دکمه‌های فشاری)، چراغ‌های نشانگر و سنسورهای ایمنی است. مدارهای حفاظتی داخلی (جریان بیش از حد، ولتاژ بیش از حد، اتصال کوتاه، خاموش شدن حرارتی) عملکرد ایمن را در محیط‌های پرتردد تضمین می‌کنند.


مشخصات فنی

ولتاژ ورودی

24–48 ولت DC

جریان نامی/حداکثر

5 آمپر / 15 آمپر

سازگار با موتور

موتور سروو ولتاژ پایین

رابط ارتباطی

RS232 / RS485 / CAN

ورودی مادون قرمز

6 رابط مستقل، سازگار با PNP و NPN

جلوگیری از عبور اجباری از گیت

ماژول ترمز داخلی

بازخورد انکودر

افزایشی

سیگنال‌های ورودی و خروجی

2 ورودی/خروجی درب + 3 ورودی/خروجی توسعه



کاربردهای معمول

  • گیت‌های گردان (کنترل دسترسی عابر پیاده، گیت‌های نوری)

  • مسیرهای سرعت با باله‌های شیشه‌ای یا فلزی

  • گیت‌های ورودی/خروجی اتوماتیک برای دفاتر، ایستگاه‌های مترو، فرودگاه‌ها، استادیوم‌ها

  • پایه‌های امنیتی ضد دنباله‌روی

  • کیت‌های به‌روزرسانی برای گیت‌های گردان دستی موجود (ارتقاء موتوردار)
